瑞士OPTIMESS奥特迈斯 SRTT2100便携式数字激光车轮不圆度测量分析仪

  • 产品分类:轮对测量
  • 产品简介:瑞士OPTIMESS奥特迈斯SRTT2100便携式数字激光车轮不圆度测量分析仪,采用OPTIMESS非接触数字激光自增益技术测量方法,将检测仪底座保持架紧贴在钢轨踏面,精确、方便、快捷地测量轮对不圆度和直径,为铁路车辆和轨道之间的相互动力作用的增强引起轮对踏面非圆化提供精准快捷全新的解决方案。
  • 订购热线:400-068-2068
  • 分享到:

    精准测量,分析诊断,实时报告,健康管理

    产品分为硬件单元和软件单元,由平板电脑无线蓝牙控制硬件测量。具有高精度、高可靠、抗干扰等特点,能够对轮对的不圆度和直径进行精准可靠测量。

    二、检测功能

    轮对不圆度;

      轮对直径测量;

    轮对径向跳动;

    轮对轴向跳动。



    三、主要特点

    测量精准可靠:采用数字激光非接触测量车轮不圆度、直径,确保测量数据精准可靠;

    检测场景:在车轮踏面光亮面、油污、砂粒、磨耗沟槽、倾角,阳光干扰下,均能可靠检测;

    省时省力:携带方便、测量方法简易;便捷、单次测量时间短;

    采用机械止推装置结构,可单人、单手操作,简单实用、省时省力;

    多功能高度集成:集不圆度、直径、径向跳动、轴向跳动一体化检测;

    无线传输:测量数据通过无线蓝牙实时传输至终端,避免人工测量和记录误差;

    数据分析:可直接显示测量结果,并对轮对不圆度状态的即时诊断、分析,全面记录和质量评估,实时出具检测分析报告。

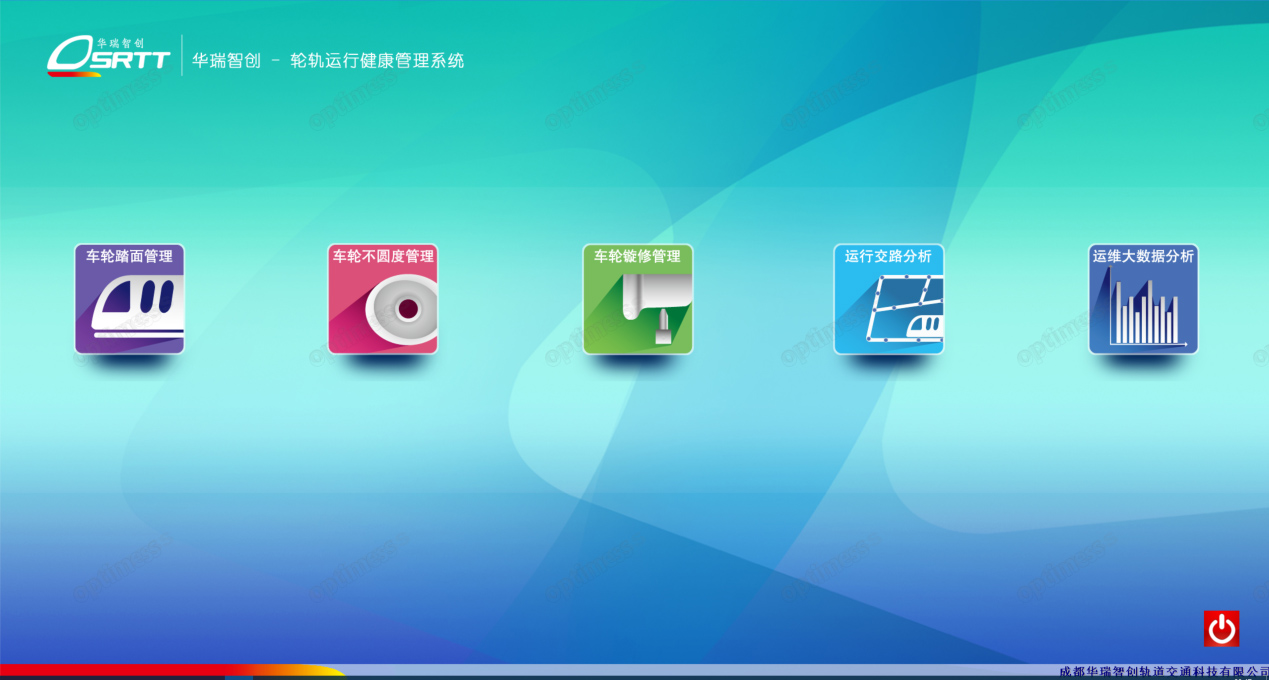

    四、分析软件系统主要功能

    车轮不圆度和直径测量,实时显示数据;

    功能模块包含:单次踏面测量模块、整车踏面测量模块、车轮不圆度分析模块和生成检测报告模块;

    可对所测轮对左右侧车轮踏面外形进行车轮不圆度分析,分析指标包括:车轮直径、车轮圆周方向径跳分布、不圆阶次分布以及径跳量和端跳量。能根据EN15610标准进行表面粗糙度平滑处理;

    可提供8节编组、16节编组以及1~99节任意编组列车所有车轮踏面外形可视化测量方案,实时显示所有车轮测量状态及分析指标

    能够进行数据采集,采集信号图形显示,实时显示笛卡尔坐标图形和极坐标图形,阶次谱图表显示,显示相关标准限值曲线;

    对轮对不圆度状态评估和即时诊断分析,可与标准限值曲线实时对比,显示不圆度和直径检测结果,实时出具专业的检测分析报告;

    构建信息化智能数据分析平台,可对所有测量数据进行分类管理,并可分析所测列车的所有车轮的各项分析指标随运行里程变化时的演变规律。

    四、产品应用:用于高铁、动车、地铁、轻轨和有轨电车等轮对检测检修、健康管理和经济镟修以及轮轨关系研究,作为车辆“晃车”或“抖车”的检测和轮轨接触动力学诊断重要手段。

    五、可拓展模块:SRTT2100数字激光轮对不圆度多边形测量分析仪与SRTT2018便携式数字激光车轮踏面尺寸等效锥度测量分析仪可结合,提供轮对踏面尺寸、等效锥度和不圆度多边形综合检测和诊断分析,为轮对健康管理和经济镟修决策提供重要数据依据。

    六、技术支持:瑞士奥特迈斯授权驻华SRTT华瑞智创技术中心的专家团队进行技术支持、培训、售后和标定工作,服务快捷。
