SRTT2018 便携式数字激光轮对踏面尺寸和等效锥度测量分析仪

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2019-07-29 15:49:00

 一、产品介绍

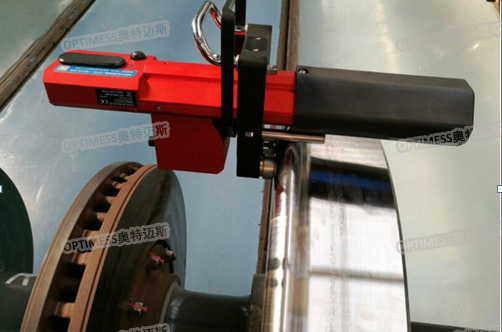

瑞士奥特迈斯SRTT2018便携式数字激光轮对踏面尺寸和等效锥度测量分析仪,集成非接触激光三角测量头、高精度导轨,精确、方便、快捷测量轮对踏面廓形、轮对内侧距和滚动圆直径。其永磁靠架和机械止推装置,可单手操作,简单实用。仪器检准确可靠,无线蓝牙传输,测量时间快达5秒,数据可靠稳定传输,为用户提供个性化定制的测量方案,实时计算等效锥度,进行轮轨关系诊断分析,构建信息化、智能化数据分析健康管理平台。


二、仪器检测功能

车轮踏面几何尺寸测量:轮缘厚度、轮缘高度、QR值;
直径测量模块;
内侧距测量模块。

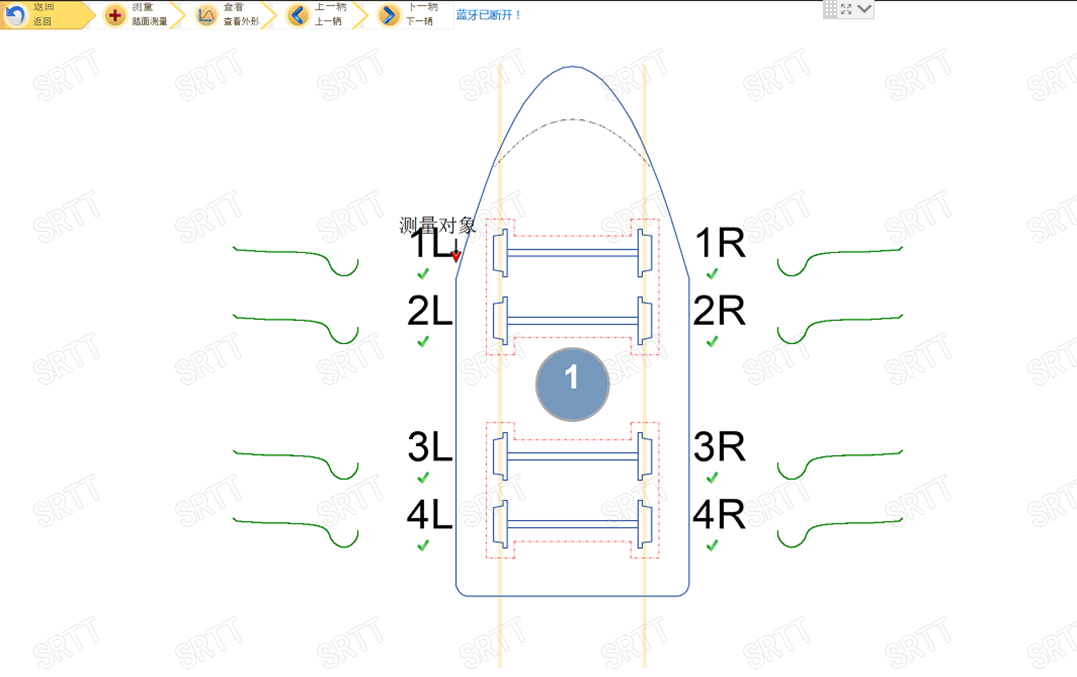

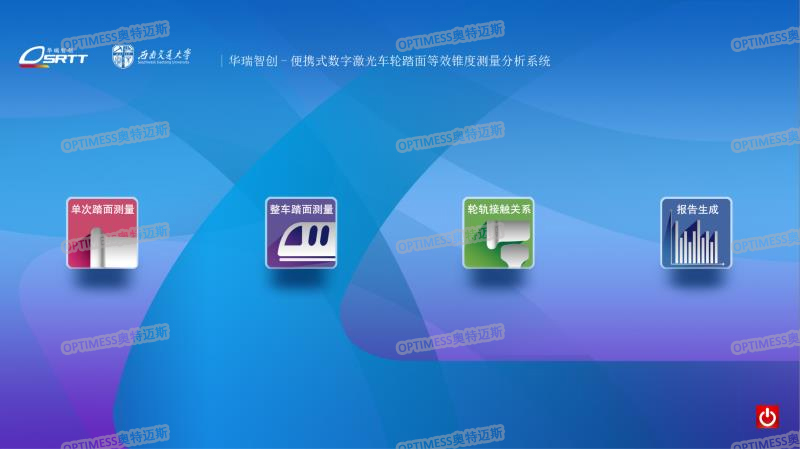

软件界面:


三、仪器分析功能

踏面外形磨耗分析:踏面磨耗量、轮缘磨耗量、踏面凹陷量;
轮轨接触关系分析;
等效锥度分析;
踏面实时诊断分析;
五分钟快速出具专业分析报告。

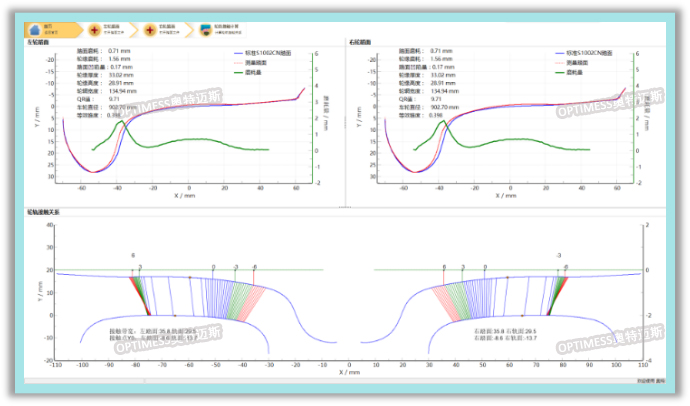

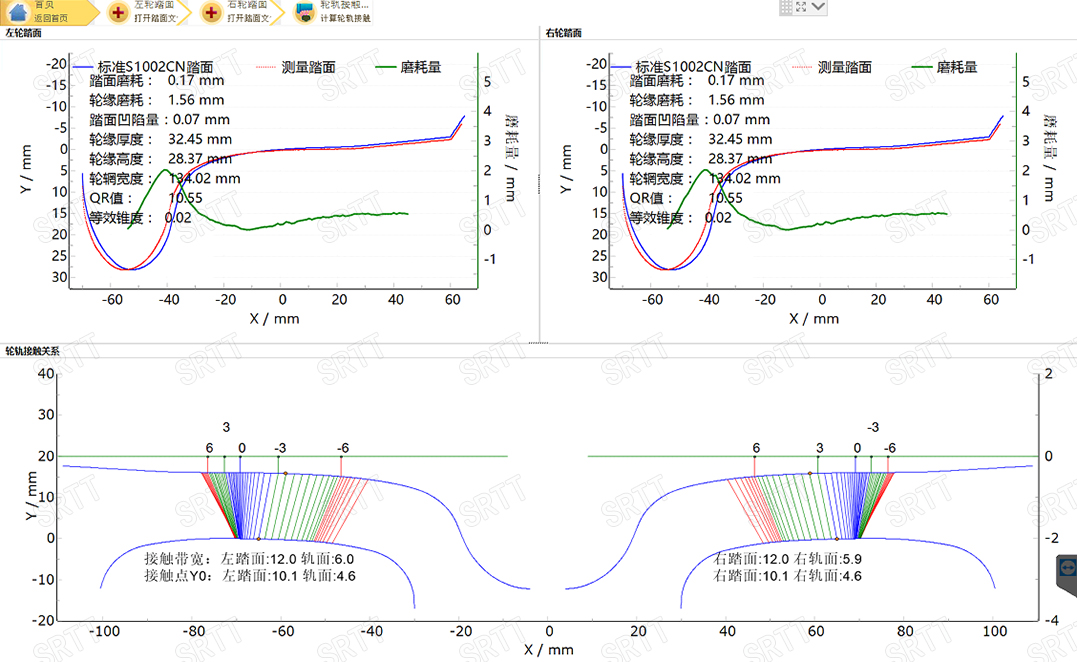

等效锥度分析界面:

四、仪器特点

等效锥度分析, 对线路车辆运行状态预判,衡量转向架蛇形失稳,用于轮轨关系诊断分析,作为列车晃车、抖车的判定依据,保障列车正常运行。
实时诊断分析,车轮轮廓状态评估和实时诊断分析,对车轮轮廓进行记录和状态评估,快速分析踏面磨损状态,分析优化轮型与钢轨匹配度,指导智能经济镟修,延长轮对寿命。
直观分析轮对磨耗(定性、定量、位置),实时显示所有车轮测量状态及分析指标,并做趋势分析,掌握所测车轮的各项分析指标随运行里程变化时的演变规律,构建轮对维修策略;

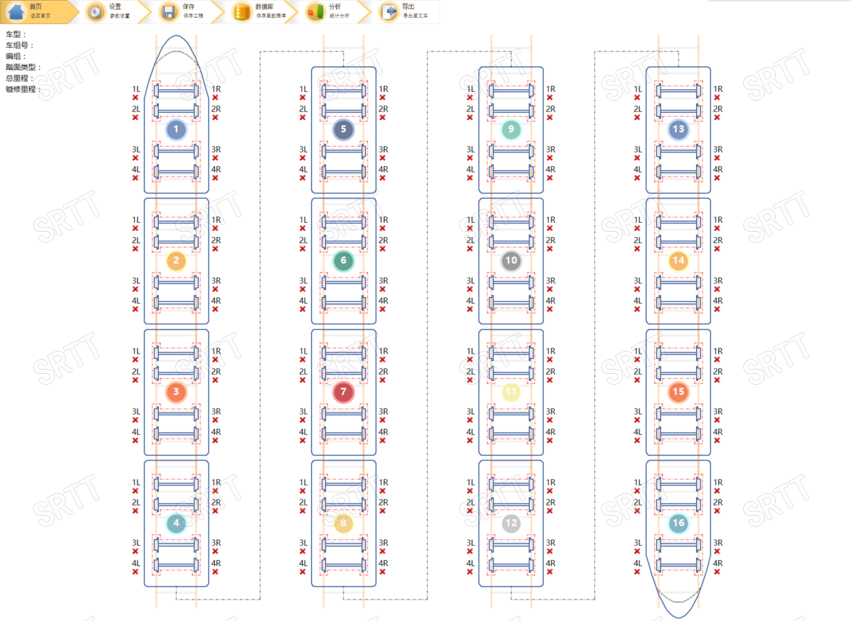

测量方案,自定义测量模板,用于列检、日检、大架修,适用路局、主机厂、动车段、动车运用所、高校研所等可以任意编组列车所有车轮踏面外形可视化测量方案;
踏面测量、测试策略、数据分析、自动出具分析报告和数据库管理,提供准确的轮径差和接触点分布曲线,指导现场数据分析,供管理部门分析和决策,为轮轨关系健康管理提供依据。

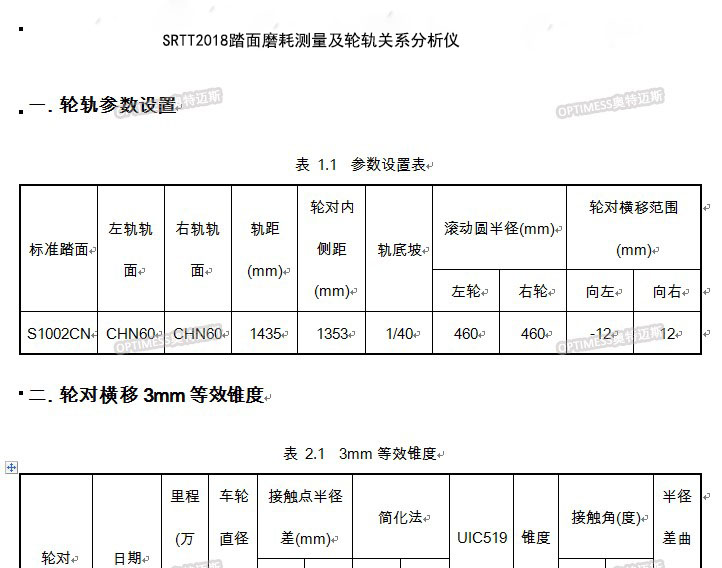

专业分析报告:
